Guassian Blur

Размытие по Гауссу

Размытие по Гауссу(Guassian Blur) - это всеми известный алгоритм размытия изображения, который очень часто используется в фотошопе или других растровых редакторах.

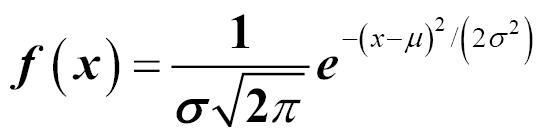

Если вбить в википедии формулу Гауссовского размытия, то нам выдаст что-то подобное

Не очень-то приятная формула. Но если мы посмотрим на график ее функции, получим вот что

А это ни что иное, как нормальное распределение, которое показывает, что наибольшее значение функция принимает где-то посередине, а по краям ее значения являются небольшими.

Теперь суть гаусовского алгоритма : мы берем какой-либо пиксель изображения и считаем его центральным. Затем суммируем его цвет + цвета всех его соседей. Количество этих самых соседей, цвета которых мы суммируем, определяется kernel картой. Они могут быть 3х3, 4х4, 6х6 и т.д. Но суммируем не просто бездумно ( как это делалось в статье с PCF размытием), а сначала умножаем цвет на определенный коэффициент в зависимости от удаленности пикселя от центра. Прямо как в нормальном распределении.
Коэффициенты удаленности от центра закодированы в матрице свертки, которая выглядит вот так:

Как вы видите, центральный элемент матрицы, который соответствует центральному пикселю, имеет наибольшее значение 4, а самые удаленные от него элементы имеют наименьшее значение 1.
Если просуммировать все элементы матрицы, то получится коэффициент для нормализации этой матрицы, который равен 16. То есть, для того, чтобы значение наших цветов было в рамках от 0..1, после всех манипуляций нужно будет поделить цвет на 16.

Применяем этот алгоритм для всех пикселей и получаем размытое изображение.

С теорией вроде разобрались, переходим к практике.

Пишем шейдер

Первым делом нужно подготовить почву. Размывать мы будем изображение в тот момент, когда оно уже прошло все основные этапы графического конвеера Unity и готово выводится на экран. Т.е. наш эффект будет будет применяться к текстуре. Такие эффекты называются постэффектами (Post Effects/ Image Effects).
В движке есть функция, которая вызывается в момент рендера изображения на экран.
void OnRenderImage(RenderTexture src, RenderTexture dest) {}
RenderTexture src - это текстура, которая поступает с графического конвеера
RenderTexture dest - текстура, которая будет выведена на экран.

Переносить содержимое одной рендер текстуры на другую можно при помощи функции
public static void Blit(Texture source, RenderTexture dest, Material mat)
source - источник
dest - разультат
mat - материал, который будет применен к source, после чего source будет записана в dest

Напишем небольшой скрипт, который повесим на камеру:

using UnityEngine;

public class Image_Effets : MonoBehaviour {

    public Material mat;

    RenderTexture rt;

	void Start () {
        rt = new RenderTexture(Screen.width, Screen.height, 1);
        mat.SetTexture("_MainTex", rt);
	}


    void OnRenderImage(RenderTexture src, RenderTexture dest)
    {
        rt = src;
        mat.SetTexture("_MainTex", rt);
        Graphics.Blit(src, dest, mat);
    }
}

mat - материал, на котором будет висеть шейдер размытия
rt - рендер текстура, которую передаем в материал для обработки шейдером

Вешаем скрипт на камеру и идем писать шейдер. Я назвал шейдер просто Blur.

Важно понимать, что в шейдере постэффекта мы работает с текстурой, которая передается в _MainTex и состоит целиком из пикселей. Это значит, что вся работа будет происходить в пиксельном шейдере, который применится ко всем пикселям изображения.

Итак, блок свойств:

Shader "Hidden/Blur"
{
	Properties
	{
		_MainTex ("Texture", 2D) = "white" {}
		_BlurDev("Avarage_Koef", Range(0,50)) = 16
		_uvOffset("Offset",Range(0,0.01)) = 0.05
		_useBlur ("Use Blur", Int) = 1
	}

_BlurDev - переменная для регулировки коэффициента деления
_uvOffset - переменная для смещения по uv коордиантам
_useBlur - для переключения между размытым и не размытым изображением

Далее идут стандартные преобразования, здесь нет ничего необычного:

SubShader
	{
		// No culling or depth
		Cull Off
		//ZWrite Off ZTest Always

	Pass
		{
			CGPROGRAM
			#pragma vertex vert
			#pragma fragment frag

			#include "UnityCG.cginc"

			struct appdata
			{
				float4 vertex : POSITION;
				float2 uv : TEXCOORD0;
			};

			struct v2f
			{
				float2 uv : TEXCOORD0;
				float4 vertex : SV_POSITION;
			};

			v2f vert (appdata v)
			{
				v2f o;
				o.vertex = UnityObjectToClipPos(v.vertex);
				o.uv = v.uv;

				return o;
			}

Опишем внешние переменные

			uniform sampler2D _MainTex;
			uniform float4 _MainTex_TexelSize;
			uniform float _BlurDev;
			uniform float _uvOffset;
			uniform int _useBlur;

В переменную float4 _MainTex_TexelSize движок передает размер текселей _MainTex. ( они равны 1/width, 1/height)
Далее введем Гаусовскую матрицу, которую будем использовать для умножения на цвета пикселей

float3x3 GM = float3x3
			( 1.0,2.0,1.0,
			  2.0,4.0,2.0,
			  1.0,2.0,1.0
			);

И напишем функцию размытия

float4 guassianBlur(sampler2D tex, float2 uv, float2 tex_size)
			{
				float4 result = 0;
				tex_size+= _uvOffset;
				result =
				tex2D ( tex, uv + float2(-1.0,1.0) * tex_size )* GM[0][0] +
				tex2D ( tex, uv + float2(0.0,1.0) * tex_size) * GM[0][1]  +
				tex2D ( tex, uv + float2(1.0,1.0) * tex_size )* GM[0][2]  +
				tex2D ( tex, uv + float2(-1.0,0.0) * tex_size) * GM[1][0]  +
				tex2D ( tex, uv + float2(0.0,0.0) * tex_size) * GM[1][1]  +
				tex2D ( tex, uv + float2(1.0,0.0) * tex_size) * GM[1][2]  +
				tex2D ( tex, uv + float2(-1.0,-1.0) * tex_size )* GM[2][0]  +
				tex2D ( tex, uv + float2(0.0,-1.0) * tex_size)* GM[2][1]  +
				tex2D ( tex, uv + float2(1.0,-1.0) * tex_size) * GM[2][2] ;
				return result/_BlurDev;

			}

result - переменная, которая хранит сумму всех окрестных пикселей.
Суммирование идет по часовой стрелки, начиная верхнего левого пикселя.
Например, одна строчка tex2D ( tex, uv + float2(-1.0,1.0) * tex_size )* GM[0][0] значит, что мы берем цвет из tex, по координатам uv(это центр) + левый верхний угол float2(-1.0,1.0), который умножается на размер текселя. Потом вот этот цвет домнажаем на значение веса из матрицы, у которого левая верхняя позиция (GM[0][0]). И так для каждого пикселя.
И теперь вызываем эту функцию из фрагментного шейдера. У меня еще есть условия для включение и отключения размытия.

float4 frag (v2f i) : SV_Target
			{
				float4 col = 1;
				if(_useBlur > 1) col = guassianBlur(_MainTex,i.uv,_MainTex_TexelSize.xy);
				else col = tex2D(_MainTex, i.uv);
				col.rgb = col.rgb;
				return col;
			}
			ENDCG
		}
	}
}

Shader "Hidden/Blur"
{
	Properties
	{
		_MainTex ("Texture", 2D) = "white" {}
		_BlurDev("Avarage_Koef", Range(0,50)) = 16
		_uvOffset("Offset",Range(0,0.01)) = 0.05
		_useBlur ("Use Blur", Int) = 1
	}
	SubShader
	{
		// No culling or depth
		Cull Off
		//ZWrite Off ZTest Always


		Pass
		{
			CGPROGRAM
			#pragma vertex vert
			#pragma fragment frag

			#include "UnityCG.cginc"

			struct appdata
			{
				float4 vertex : POSITION;
				float2 uv : TEXCOORD0;
			};

			struct v2f
			{
				float2 uv : TEXCOORD0;
				float4 vertex : SV_POSITION;
			};

			v2f vert (appdata v)
			{
				v2f o;
				o.vertex = UnityObjectToClipPos(v.vertex);
				o.uv = v.uv;

				return o;
			}



			uniform sampler2D _MainTex;
			uniform float4 _MainTex_TexelSize;
			uniform float _BlurDev;
			uniform float _uvOffset;
			uniform int _useBlur;
			float3x3 GM = float3x3
			( 1.0,2.0,1.0,
			  2.0,4.0,2.0,
			  1.0,2.0,1.0
			);

			float4 guassianBlur(sampler2D tex, float2 uv, float2 tex_size)
			{
				float4 result = 0;
				tex_size+= _uvOffset;
				result =
				tex2D ( tex, uv + float2(-1.0,1.0) * tex_size )* GM[0][0] +
				tex2D ( tex, uv + float2(0.0,1.0) * tex_size) * GM[0][1]  +
				tex2D ( tex, uv + float2(1.0,1.0) * tex_size )* GM[0][2]  +
				tex2D ( tex, uv + float2(-1.0,0.0) * tex_size) * GM[1][0]  +
				tex2D ( tex, uv + float2(0.0,0.0) * tex_size) * GM[1][1]  +
				tex2D ( tex, uv + float2(1.0,0.0) * tex_size) * GM[1][2]  +
				tex2D ( tex, uv + float2(-1.0,-1.0) * tex_size )* GM[2][0]  +
				tex2D ( tex, uv + float2(0.0,-1.0) * tex_size)* GM[2][1]  +
				tex2D ( tex, uv + float2(1.0,-1.0) * tex_size) * GM[2][2] ;
				return result/_BlurDev;

			}


			float4 frag (v2f i) : SV_Target
			{
				float4 col = 1;
				if(_useBlur > 1) col = guassianBlur(_MainTex,i.uv,_MainTex_TexelSize.xy);
				else col = tex2D(_MainTex, i.uv);
				col.rgb = col.rgb;
				return col;
			}
			ENDCG
		}
	}
}

Сейчас мы реализовали только матричное размытие, хотя существуют и другие ( четкость, эрозия и т.д.) Такие матрицы называются матричными фильтрами. Подробнее про них можно почитать тут

Если есть вопросы, буду рад ответить )

Удачи!
